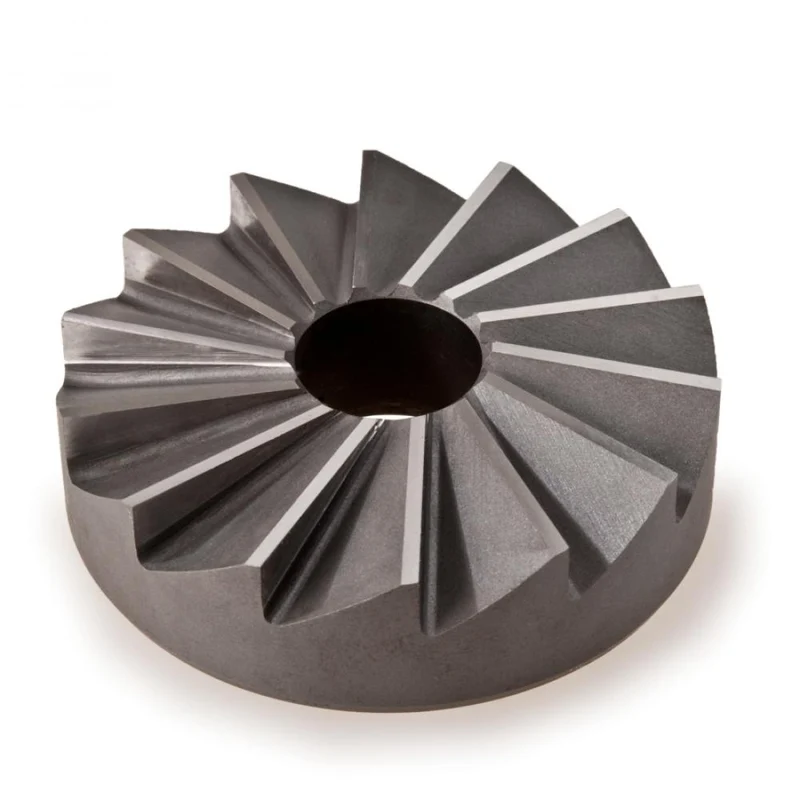

Park Tool 690-XXL Planfräser 65 mm für ZS56 und EC56 Steuerrohre

Der Park Tool 690-XXL ist ein übergroßer Planfräser zur fachgerechten Bearbeitung der Stirnflächen von Steuerrohren und Pressfit-Tretlagergehäusen. Sein Fräsdurchmesser von 65 mm eignet sich insbesondere für Steuerrohre mit einem Innenmaß bis 55,95 mm und Steuersätze der Standards ZS56 und EC56.

Durch das Planfräsen entstehen ebene und parallele Anlageflächen für Steuersatzschalen oder Tretlagerkomponenten. Das 690-XXL ist ein Ergänzungswerkzeug und muss zusammen mit einem kompatiblen Park Tool Fräsgerät, der passenden Führung und geeignetem Schneidöl verwendet werden.

Technische Daten

Merkmal	Angabe
Marke	Park Tool
Modell	690-XXL
UPC	763477013477
EAN / GTIN	0763477013477
Produkttyp	Planfräser
Englische Bezeichnung	65 mm Oversized Facer
Fräsdurchmesser	65 mm
Zugehöriges Steuerrohr Innenmaß	Bis 55,95 mm
Geeignete Steuersatzgröße	1,5 Zoll
Geeignete SHIS Standards	ZS56 und EC56
Bearbeitungsbereich	Steuerrohre und geeignete Pressfit-Tretlagergehäuse
Werkzeugfunktion	Planfräsen ebener und paralleler Anlageflächen
Passende Park Tool Systeme	HTR-1, HTR-1B, HTR-HS, BFS-1 und BTS-1
Passender Reibahle für ZS56	Park Tool 789 mit 55,95 mm
Erforderliches Schneidmittel	Geeignetes Schneidöl. Park Tool empfiehlt CF-2
Verwendung	Professionelle Rahmenbearbeitung
Lieferumfang	1 Park Tool 690-XXL Planfräser

Kompatibilität

Werkzeug, Standard oder Anwendung	Eignung
ZS56 Steuerrohr	Passend
EC56 Steuerrohr	Passend
1,5 Zoll Steuersatz mit innenliegender Schale	Passend bei geeigneten Rahmenmaßen
Park Tool HTR-1	Kompatibel
Park Tool HTR-1B	Kompatibel
Park Tool HTR-HS	Kompatibel
Park Tool BFS-1	Kompatibel
Park Tool BTS-1	Kompatibel
Park Tool Reibahle 789. 55,95 mm	Passende Ergänzung zum Reiben von ZS56 Steuerrohren
Kleinere Steuerrohr- und Tretlagerstandards	Bearbeitbar, sofern ausreichend Freiraum am Rahmen vorhanden ist und passende Führungen verwendet werden
Verwendung ohne Werkzeughalter und Führung	Nicht geeignet
Aufreiben des Steuerrohrdurchmessers	Nicht möglich. Der 690-XXL ist ausschließlich ein Planfräser

Auswahlhinweis

Der Wert 55,95 mm bezeichnet das zu bearbeitende Innenmaß beziehungsweise die Größe der passenden Park Tool Reibahle 789. Der 690-XXL selbst besitzt einen Fräsdurchmesser von 65 mm. Vor der Bestellung müssen Rahmenstandard, Innenmaß, benötigte Führung und vorhandenes Park Tool Grundgerät eindeutig bestimmt werden.

Anwendungshinweis

Rahmenbearbeitungen dürfen nur mit korrekt montierter Führung und gleichmäßigem Werkzeugdruck durchgeführt werden. Während des gesamten Fräsvorgangs ist geeignetes Schneidöl zu verwenden. Vor Arbeitsbeginn müssen Anbauteile entfernt und der Bearbeitungsbereich gereinigt werden. Es darf nur so viel Material abgetragen werden, wie für eine vollständig ebene Anlagefläche erforderlich ist. Aufgrund der erforderlichen Maßhaltigkeit sollte die Bearbeitung von einer qualifizierten Fahrradwerkstatt ausgeführt werden.
